모형: 7-2
상표: JCB

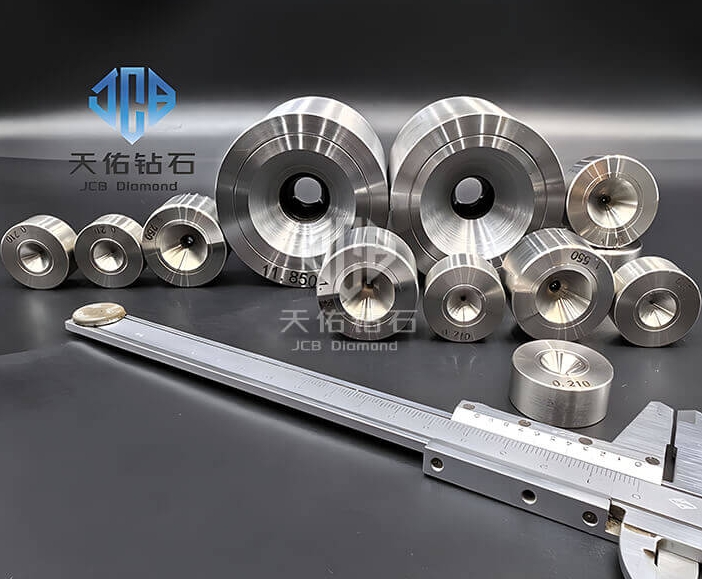

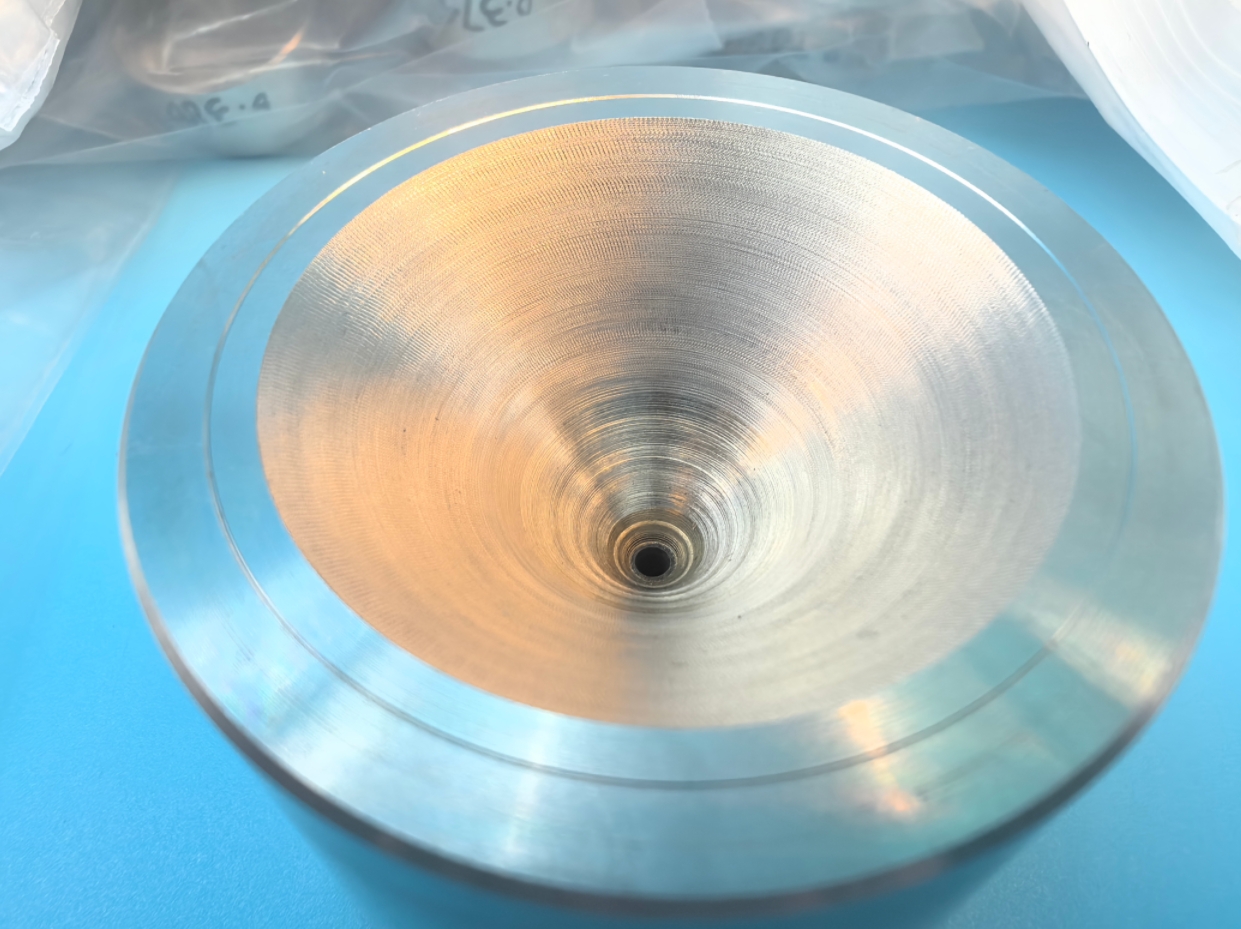

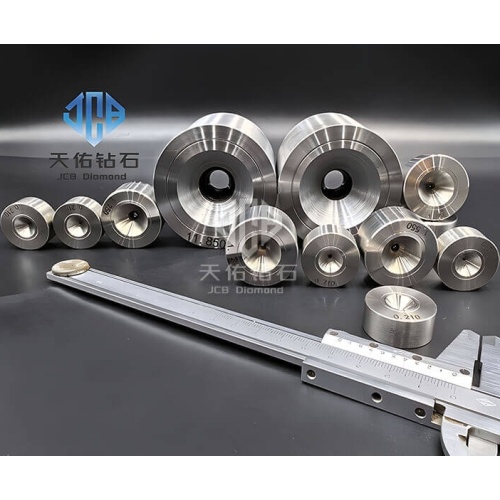

PCD 와이어 드로잉 다이
JCB 다이아몬드 와이어 드로잉 다이는 단결정 다이아몬드 다이, PCD( 다결정 초경질 재료 ) 다이, CVD 다이아몬드 다이의 세 가지 고급 유형으로 제공됩니다. 각 유형은 고성능 초경질 재료 기술을 사용하여 제조되어 까다로운 와이어 드로잉 응용 분야에서 뛰어난 내마모성, 연장된 서비스 수명 및 일관된 성능을 제공합니다.
이 다이는 합성 다이아몬드 와 실험실에서 재배한 다이아몬드 재료로 제작되어 우수한 경도, 우수한 열 안정성 및 장기간의 내구성을 보장합니다. 전자, 레이더 시스템, 텔레비전 제조, 정밀 기기 및 항공우주와 같은 산업에서 고정밀 와이어를 그리는 데 널리 사용됩니다. 또한 텅스텐, 몰리브덴, 스테인레스 스틸, 케이블 와이어 및 다양한 합금 와이어를 포함한 일반적인 와이어를 처리하는 데 이상적입니다.
단결정 다이의 단결정 초경질 재료 구조는 비교할 수 없는 내마모성을 제공하는 반면 PCD 다이는 대량 응용 분야에 강력한 성능을 제공합니다. CVD 다이아몬드 다이는 초정밀 와이어 드로잉을 위한 탁월한 순도와 일관성을 제공합니다. 이러한 다이는 최적의 형상과 표면 마감을 보장하기 위해 특수 다이아몬드 절단 도구를 사용하여 가공 및 유지 관리되는 경우가 많습니다.
JCB 단결정 다이아몬드 와이어 드로잉 다이의 응용
텅스텐 및 구리 와이어 드로잉
전극 및 필라멘트와 같은 단단한 금속 및 비철 와이어를 성형하는 데 가장 적합합니다. 높은 정확도와 긴 다이 수명을 보장합니다.
반도체 본딩 와이어
매우 얇은 금, 구리, 알루미늄 와이어의 대량 생산에 사용됩니다. 균일한 두께와 매끄러운 표면을 제공합니다.
의료 및 수술용 와이어
엄격한 품질 기준에 따라 스텐트, 카테터, 임플란트용 스테인레스 스틸 및 니티놀 와이어를 부드럽게 인발합니다.
광섬유 및 적외선 케이블
광섬유 및 적외선 케이블의 핵심인 거친 모서리가 거의 없는 정밀한 와이어 드로잉이 가능합니다.
귀금속 및 특수 합금
항공우주, 보석, 고정밀 기기에 사용되는 백금, 은 및 특수 합금 와이어 제작에 적합합니다.
| Product series | Diamond Powder size (um) | Diamond content (%) | Product characteristics | Scope of application |
| PCD-005 | 0.5 | >80 | Ultra precision machining,excellent surface quality; Better EDM processing, general tool life, better heat resistance and impact resistance. | used for processing in 3C(computer.communication and Consumer Electronic), like the cellphone cover. |
| PCD-01 | 1 | > 85 | Super finishing, excellent workpiece surface finish, ultra-high impact toughness, general wear resistance, good electrical conductivity, can be EDM cutting. | Suitable for ultra-finishing in 3C industry. |
| PCD-02 | 2 | > 92 | Excellent workpiece surface finish, ultra-high impact toughness, general wear resistance, good electrical conductivity, can be EDM cutting. | It is suitable for ultra-finishing copper, copper alloy, aluminum, magnesium, magnesium aluminum alloy, precious metals and workpiece requiring ultra-high surface finish, such as automobile engine. |
| PCD-05 | 5 | > 92 | High workpiece surface finish, high impact toughness, better wear resistance than PVD-02, good electrical conductivity, can be EDM cutting. | Suitable for super finishing copper, copper alloy, aluminum, aluminum alloy, magnesium, magnesium aluminum alloy, optical materials, plastic parts, plexiglass and so on. |
| PCD-10 | 10 | > 95 | High workpiece surface finish, high impact toughness, high wear resistance, good electrical conductivity, can be EDM cutting processing. | It is suitable for high-speed finishing processing aluminum alloy (silicon content is less than 13%), copper alloy, composite wood processing, high-precision wear-resistant support parts. |
| PCD-25 | 25 | > 95 | High wear resistance, good electrical conductivity, can be EDM cutting processing. | Suitable for processing aluminum alloy (silicon content is greater than 13%), cemented carbide, graphite and graphite composite materials, ceramics, carbides, non-metallic hard and brittle materials, laminate flooring, and other high wear-resistant materials. |
| PCD-302 | 2 + 30 | > 95 | High wear resistance, good electrical conductivity, can be EDM cutting processing. | Suitable for processing aluminum alloy (silicon content is greater than 13%), cemented carbide, graphite and graphite composite materials, ceramics, carbides, non-metallic hard and brittle materials, laminate flooring, and other high wear-resistant materials. |
