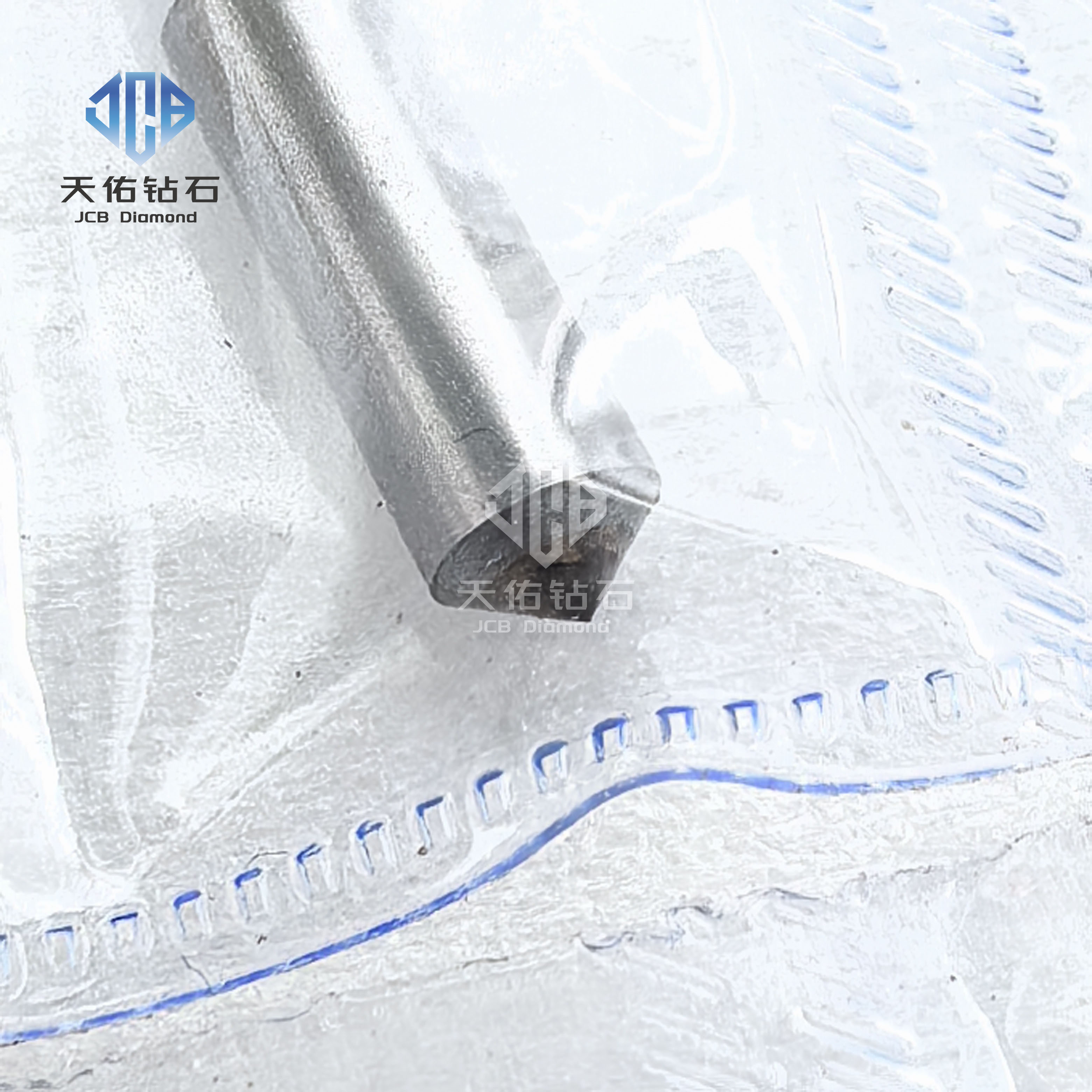

모형: 0.11-0.15ct
단결정 다이아몬드 드레싱 도구는 기존 및 초연마 연삭 휠의 트루잉 및 컨디셔닝을 위해 설계된 고성능 드레싱 도구입니다. 엄선된 천연 또는 합성 단결정 다이아몬드로 제작된 이 공구는 탁월한 경도, 날카로움 및 내마모성을 제공합니다. 다결정 또는 함침 드레서와 달리 단결정 다이아몬드는 연속적이고 잘 정의된 절삭날을 제공하여 정밀한 휠 프로파일링, 일관된 표면 조도 및 확장된 드레싱 간격을 보장합니다. 자동차, 항공우주, 툴링 및 베어링 산업 전반의 CNC 연삭기, 센터리스 연삭기 및 수동 드레싱 응용 분야에 이상적입니다.
| Feature | Description |
|---|---|
| High-Quality Single-Crystal Diamond | Uses a flawless natural or synthetic diamond with optimal crystal orientation for maximum cutting efficiency and long dressing life. |
| Precision-Machined Shank | Steel shank (straight or tapered) ground to tight tolerances (±0.01 mm) for accurate positioning and repeatable dressing results. |
| Controlled Diamond Exposure | Diamond is securely mounted with high-temperature brazing or mechanical clamping, ensuring the correct projection for consistent material removal and reduced risk of pull-out. |
| Wide Range of Tip Shapes | Available in cone, chisel, pyramid, and radius tips to accommodate different wheel profiles and dressing requirements. |
| Smooth & Consistent Dressing Action | The single-crystal’s natural cleavage planes create micro-cutting edges that produce a uniform grinding wheel surface, minimizing vibration and improving workpiece finish. |
| Parameter | Specification |
|---|---|
| Diamond Type | Natural or synthetic single-crystal diamond (ISO 6106) |
| Diamond Quality | Industrial grade (A, B, C) with defined shape and clarity |
| Shank Diameter | Ø6 mm, Ø8 mm, Ø10 mm, Ø12 mm (customizable) |
| Shank Length | 30 mm – 80 mm (straight or tapered) |
| Mounting Method | Brazed, mechanically clamped, or sintered |
| Tip Configuration | Cone, pyramid, chisel, radius, flat (custom profiles available) |
| Max Operating Speed | 20,000 RPM (for rotary dressing applications) |
| Applications | Truing and dressing of Al₂O₃, SiC, CBN, and diamond grinding wheels |
표면 연삭, 원통 연삭 및 센터리스 연삭을 위한 기존 연마 휠(산화알루미늄, 탄화규소)의 트루잉 및 컨디셔닝. 한 번에 휠 형상과 선명도를 복원합니다.
하드 터닝, 공구 연삭, 고속 가공에 사용되는 CBN 및 다이아몬드 연삭 휠의 드레싱. 단결정 다이아몬드는 조기 마모 없이 초연마층을 형성하는 데 필요한 경도를 제공합니다.
복잡한 휠 프로파일(예: 나사산, 기어, 터빈 블레이드 루트)을 생성하기 위해 CNC 드레서 장치에 사용됩니다. 맞춤형 팁 형상은 연삭 휠로 정확한 형태 전달을 보장합니다.
벤치 그라인더 휠, 공구실 휠 및 장착 지점의 휴대용 드레싱. 휠 평탄도와 절단 효율성을 유지하기 위한 정밀한 제어 기능을 제공합니다.
베어링 레이스, 캠샤프트, 크랭크샤프트용 연삭 휠의 대용량 드레싱. 공구 수명이 길어 가동 중단 시간이 줄어들고 부품 간 일관성이 향상됩니다.
| Parameter | Recommendation |
|---|---|
| Dressing Speed | Match the grinding wheel speed. For conventional wheels, dress at or slightly below operating speed. For superabrasive wheels, use a higher speed ratio (dresser speed ≥ wheel speed). |
| Depth of Cut | Coarse dressing: 0.01–0.05 mm per pass; Fine dressing: 0.002–0.01 mm per pass. |
| Traverse Rate | 0.1–1.0 m/min for precision finishing; 1–3 m/min for aggressive truing. |
| Coolant | Use coolant during dressing to reduce thermal stress and extend diamond life. |
